[Unity] URP 셰이더 커스텀 노드로 Light Vector 노드 만들기

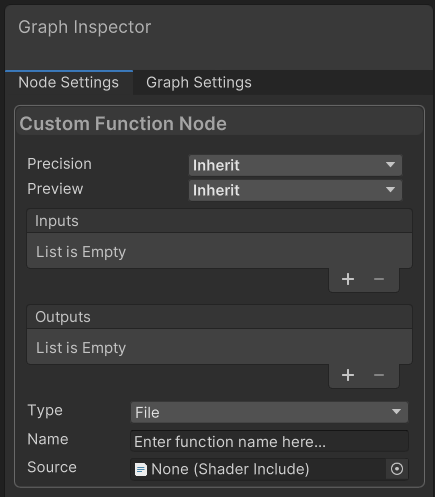

먼저, [Custom Function] 노드의 Graph Inspector를 정리하면,





• Precision: 값의 정밀도이다.
  • Inherit: 이전 노드에서 상속받는 정밀도
  • Single: Float과 같으며 32bit 정밀도이다. 높은 품질과 정밀도를 가진다.
  • Half: 16bit 정밀도로 Single보다는 조금 떨어진다.
  • Use Graph Precision: Graph Setting에서 결정한 정밀도를 사용하는 옵션이다. HLSL 함수 이름이 Precision에 맞춰서 자동으로 접미어가 붙기 때문에 출력 변수의 단위가 이 Precision에 맞지 않으면 에러가 난다.
• Preview: 2D/3D 어떤 것으로 볼지를 결정한다.
• Inputs/Outputs: 다른 노드의 Input과 Output처럼 입력과 출력값이다.
• Type
  • File: 외부 HLSL 파일을 연결해서 사용할 수 있다.
  • String: HLSL 코드를 직접 작성할 수 있다.





---





CustomLight 커스텀 노드 만들기

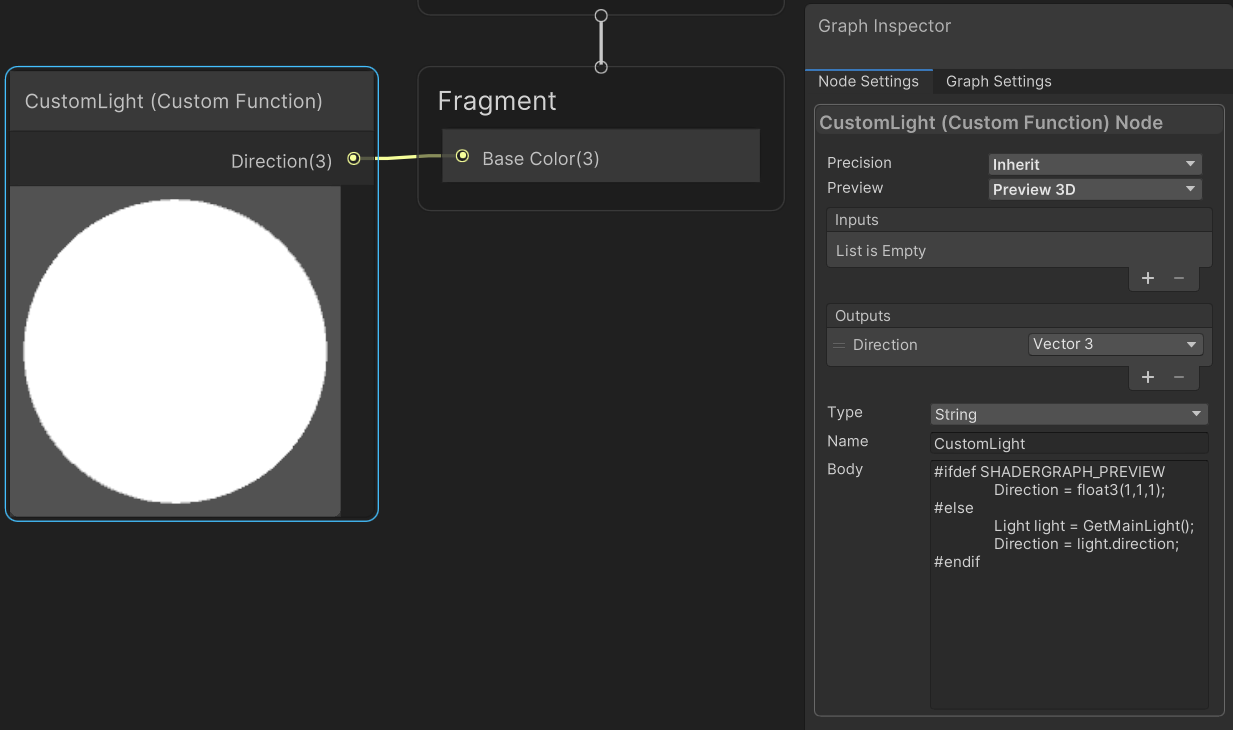

Light Vector라는 노드는 따로 없기 때문에 책의 예제와 똑같이 [Custom Function] 노드를 이용하여 간단한 HLSL 코드로 만들었다.





#ifdef SHADERGRAPH_PREVIEW
	Direction = float3(1,1,1);

#ifdef는 전처리기이며 처음부터 해당 사항이 아닐 때는 컴파일이 되지 않는다. 노드에서 미리보기를 할 때 float3(1,1,1)을 Direction으로 출력한다는 뜻이며 분홍색으로 미리보기가 나오지 않게 하기 위한 목적이다. 연산과는 상관없다.

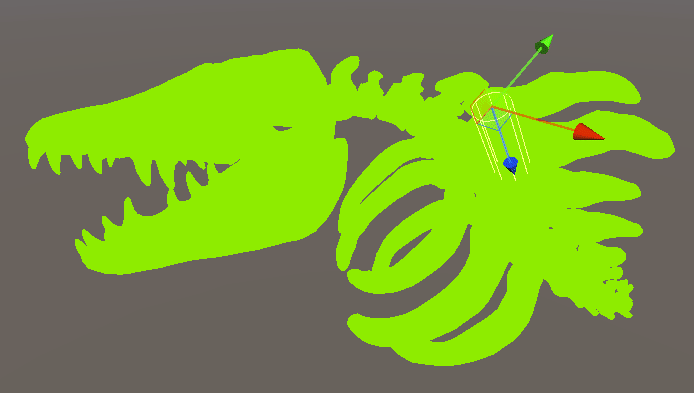

Output인 Direction을 Base Color에 연결하였기 때문에 Directional Light의 방향을 바꾸면 각도에 따라 색이 바뀌는 것을 볼 수 있다. Direction에 Light Vector가 출력된다.





---
