[Blender] 블렌더에서 플립북 텍스쳐(FlipBook Texture) 사용하기







텍스쳐를 이것 저것 사용하고 찾다보면 가끔 한 장의 텍스쳐에 바둑판 형식으로 여러 개의 그림이 그려져 있는 것을 볼 수 있다. 주로 불이나 연기 표현에서 사용한 경험이 있다.

유니티에서는 써봤지만 블렌더에서는 어떻게 쓸 수 있을까



유튜브 영상을 참고하였다.





---





먼저, FlipBook 예시 텍스쳐를 준비한다.

유니티 블로그에서 지원하는 무료 텍스쳐를 다운받는다.

Free VFX image sequences and flipbooks | Unity Blog

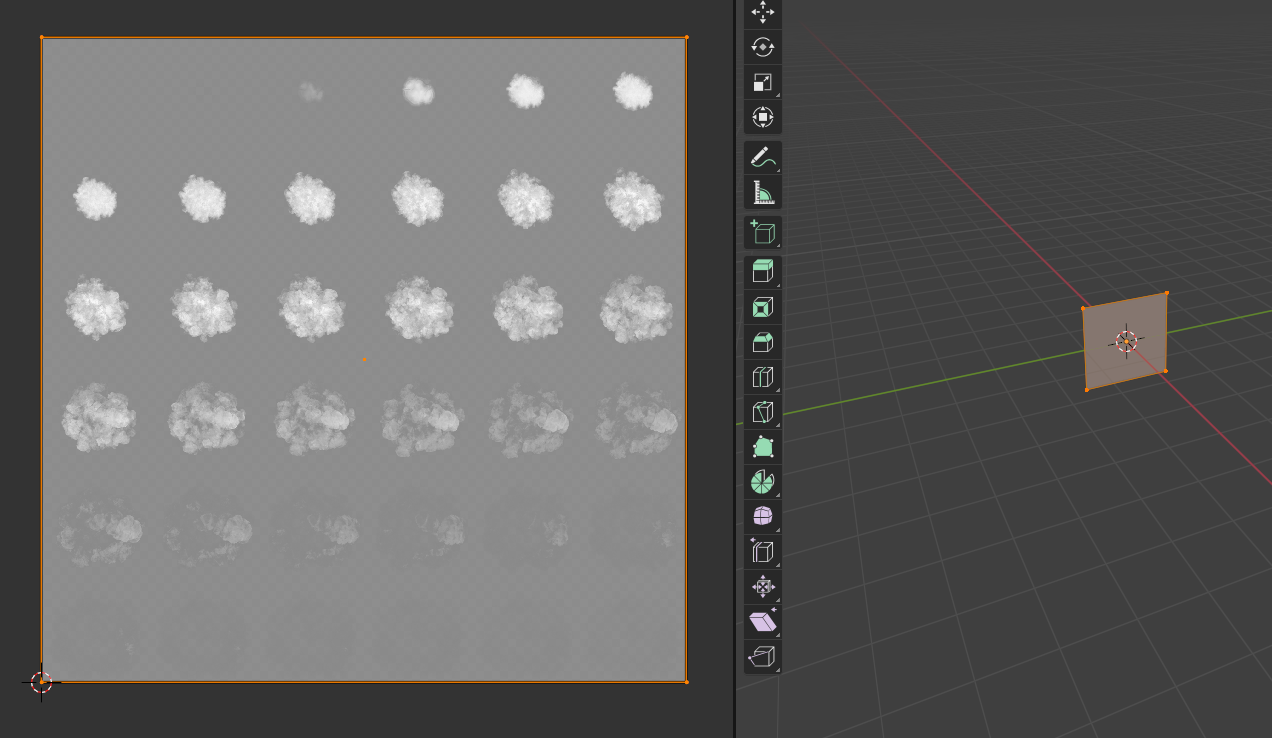

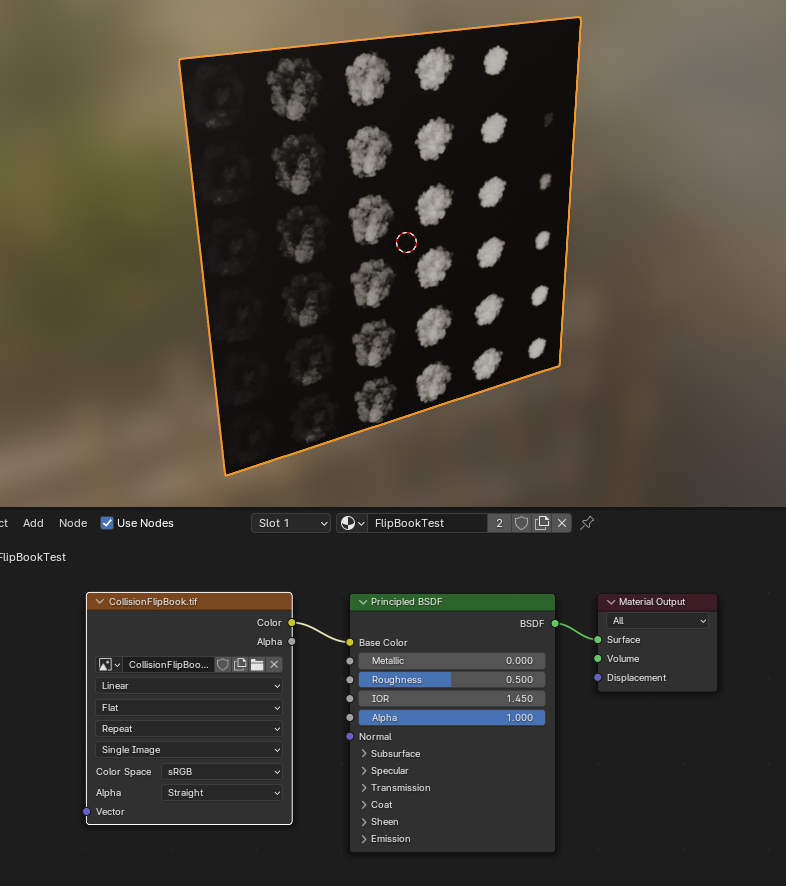

Plane을 하나 생성해서 이미지를 연결하면 다음과 같이 보여진다.





[UV Editing] 모드에서 UV를 연기 하나에 맞게 위치와 스케일을 조정해야 한다.

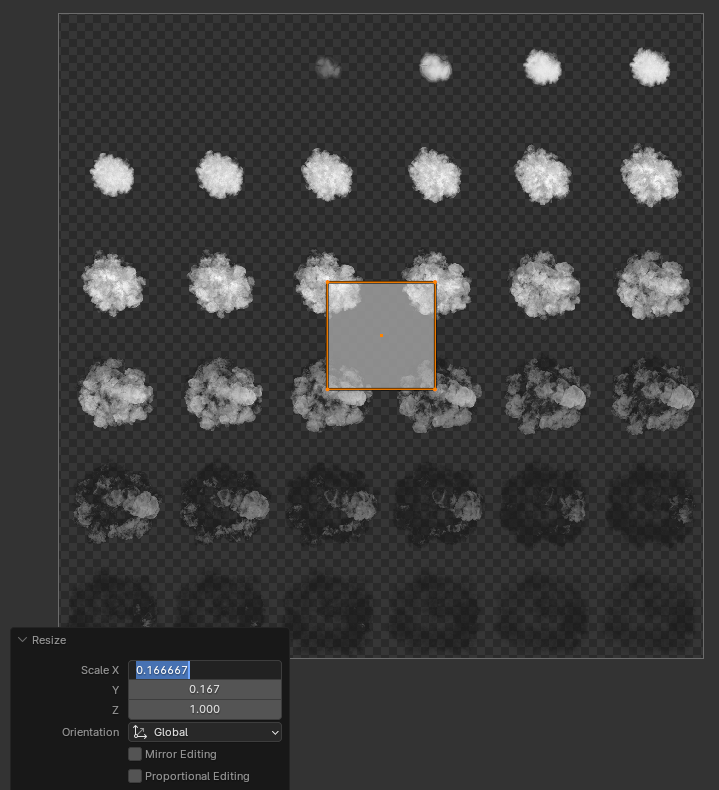

[가로 x 세로]가 [6x6]이기 대문에 X와 Y의 스케일은 1/6, 1/6 크기가 되어야 한다. 그 결과가 0.166667이 나온다.

스케일 입력 란에 계산식 그대로 1/6을 입력하면 된다.





이제 이 스케일로 만들어진 UV를 원하는 곳에 계산해서 이동시켜야 한다.

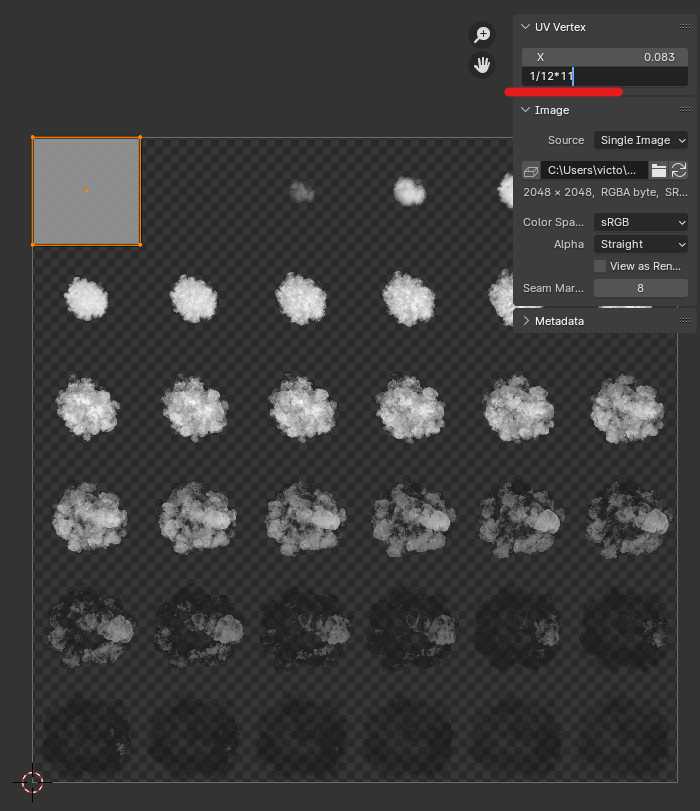

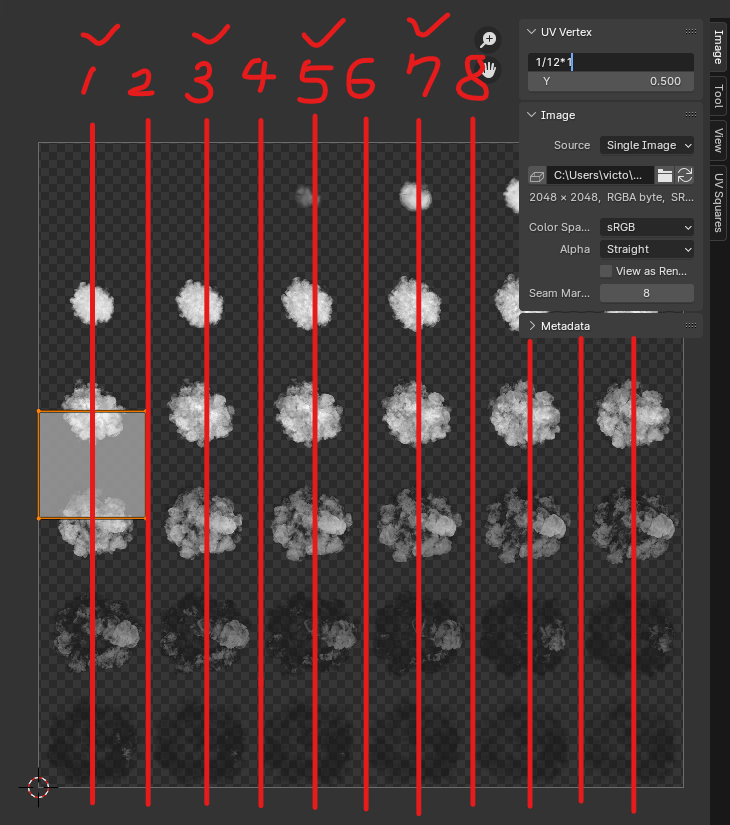

단축키 N을 눌러서 사이드 메뉴 중 [Image] 메뉴에서 X의 값을 가장 왼쪽으로 가져오기 위해서 1/12*1 계산식을 이용하였다. 가로로 총 12조각을 눌러서 첫 번째 라인에 UV의 센터가 와야 하기 때문이다.





마찬가지로 Y축에는 1/12*11로 왼쪽아래 커서를 기준으로 가장 상단에 닿을 수 있다.





이렇게 감으로 UV를 놓는 것이 아닌 정확한 계산으로 UV를 배치한 후 포인트를 옮겨가면서 한 프레임에 하나의 UV씩 애니메이션 되게 하면 된다.

하지만 UV Vertex 값에는 마우스 오른쪽 클릭을 해도 Keyframe 추가 메뉴가 나오지 않는다. Addon 설치로 해결할 수 있다.

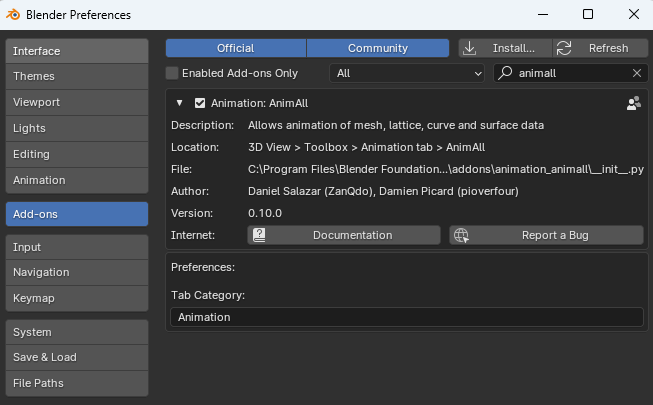

Addon 검색에서 "AnimAll"을 검색하여 추가한다.

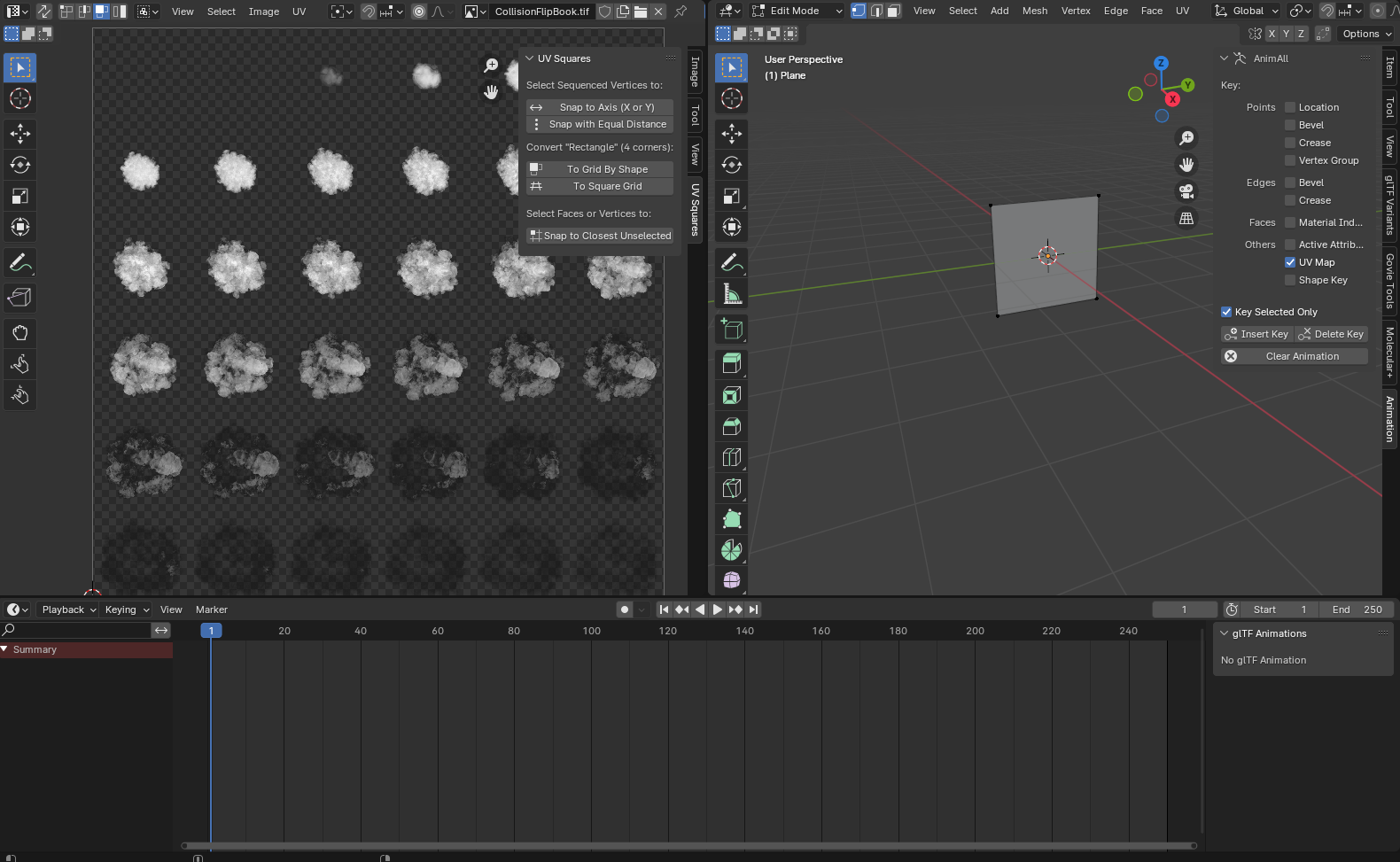

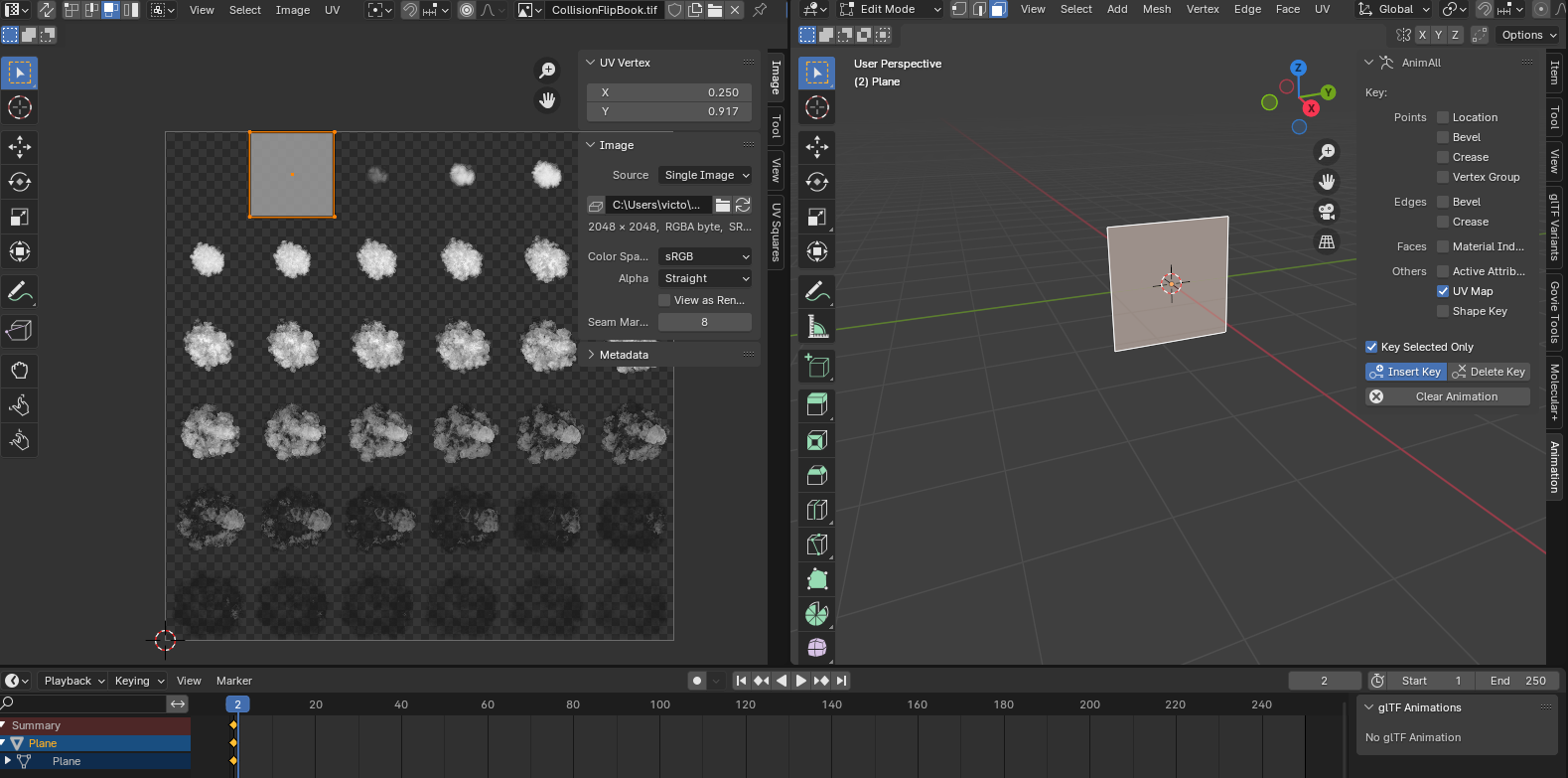

전체적으로 보면 [Edit Mode] 창에서 'N 단축키' 메뉴에 [Animation]이 새로 생긴 것을 볼 수 있고 [UV Map]과 [Key Selected Only]를 체크한다.

화면 아래쪽에는 Timeline 창을 띄워서 키프레임이 찍히는 것을 볼 것이다.

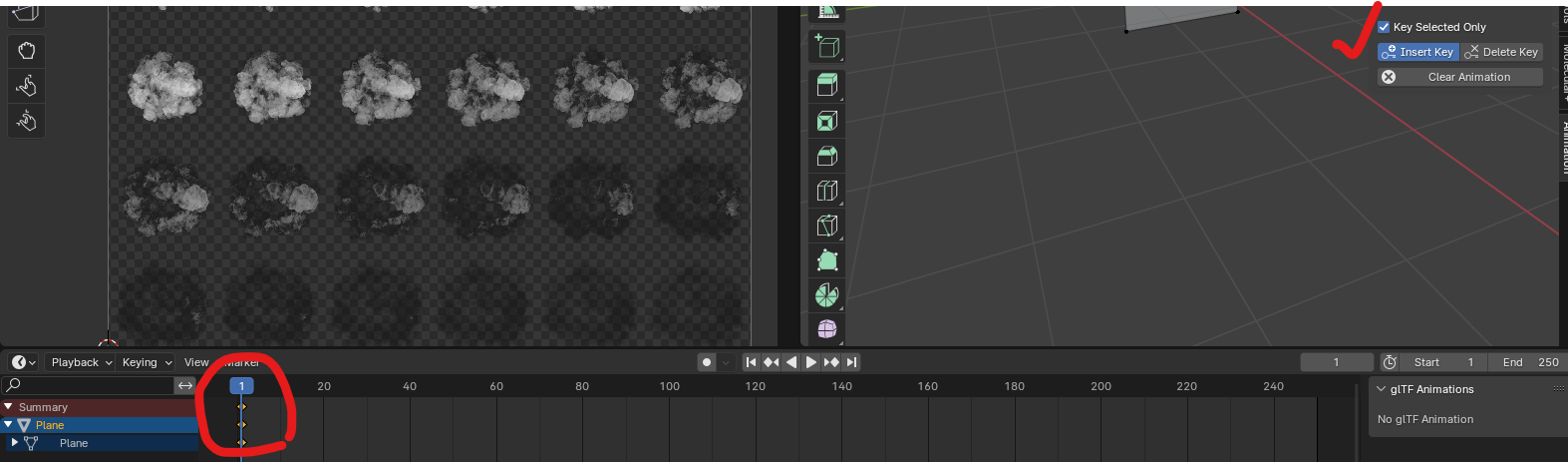

이제 내가 애니메이션을 시작하고 싶은 타임라인의 키프레임부터 [Insert Key]로 값을 넣어주면 된다.

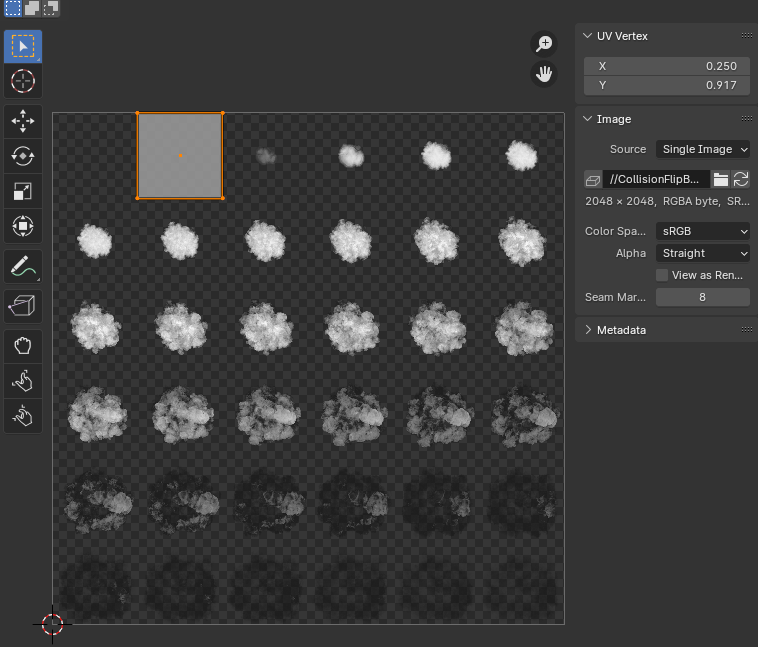

그리고 한 프레임 뒤에는 UV의 X 값에 1/12*3을 넣어서 오른쪽으로 한 칸 이동해서 또 [Insert Key]로 추가한다.

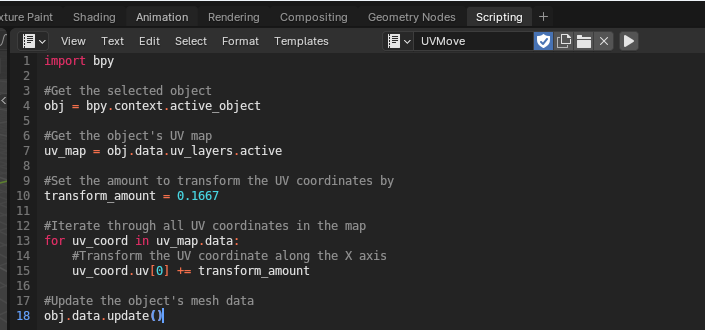

이런 방식으로 계속 키프레임을 한 칸씩 옮기면서 UV도 한 칸씩 옮기면서 애니메이션을 한땀한땀 만들면 된다. 유튜브 영상에서는 UV를 한 칸씩 옮기는 노가다를 Scripting을 이용해서 살짝 편하게 만들긴 했는데 나는 작동이 되지 않아서 36프레임의 애니메이션을 하나씩 찍었다.

import bpy

#Get the selected object
obj = bpy.context.active_object

#Get the object's UV map
uv_map = obj.data.uv_layers.active

#Set the amount to transform the UV coordinates by
transform_amount = 0.1667

#Iterate through all UV coordinates in the map
for uv_coord in uv_map.data:
    #Transform the UV coordinate along the X axis
    uv_coord.uv[0] += transform_amount

#Update the object's mesh data
obj.data.update()

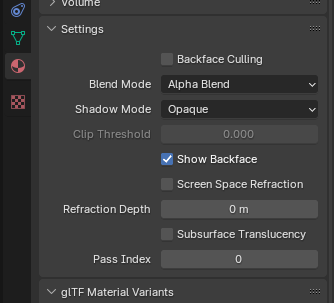

추가로, 메테리얼 설정도 해야 한다.

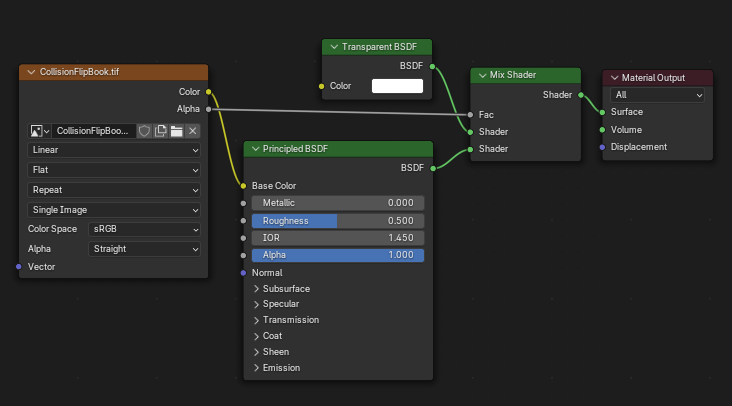

알파 값을 가진 텍스쳐이기 때문에 셰이더 노드를 아래와 같이 작성해야 한다.

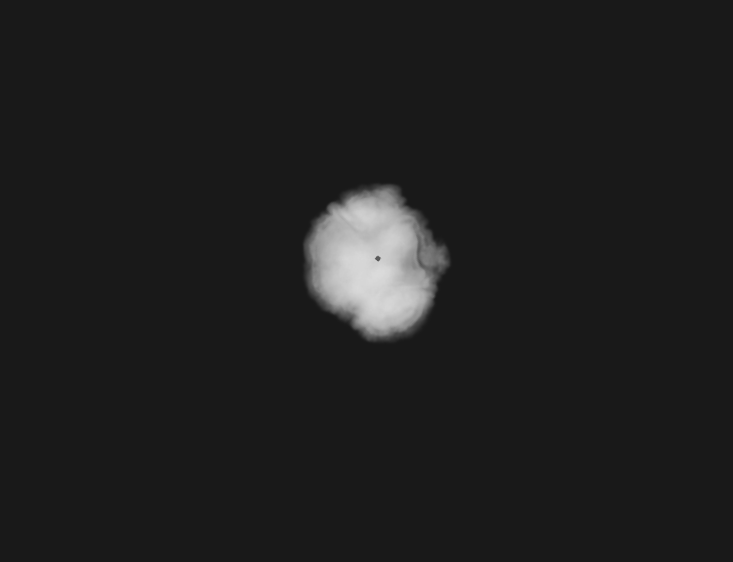

잘 만들어졌다면 주변이 투명한 연기 애니메이션만 보이게 된다!





---





"AnimAll" Addon을 사용하지 않는 방법

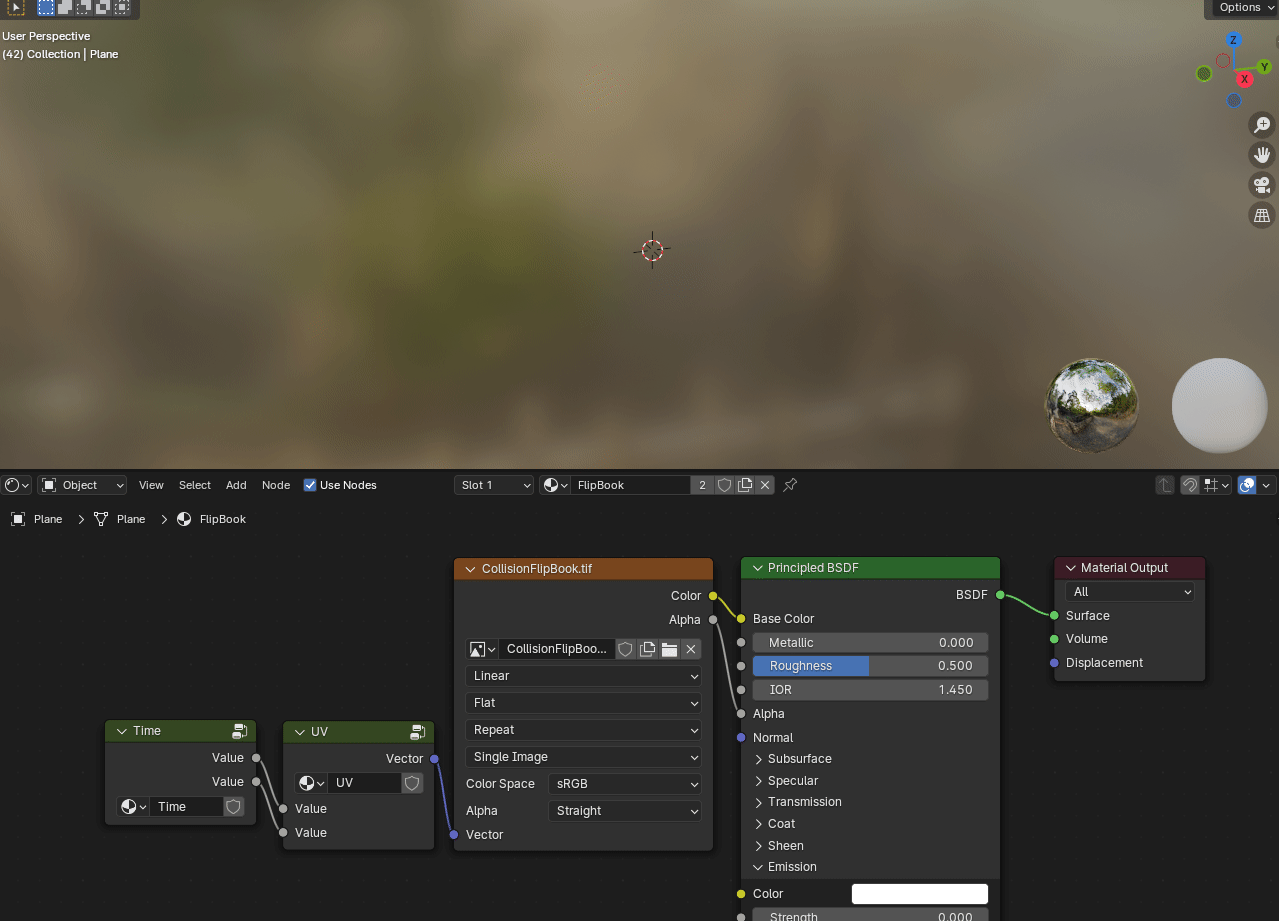

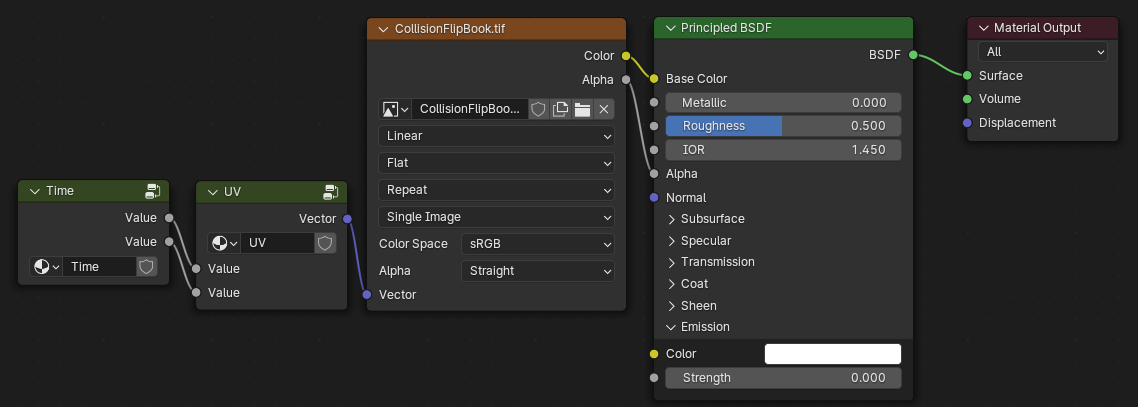

애드온을 사용하지 않는 방법으로는 위 유튜버가 올린 블렌더 첨부파일에서 셰이더 노드를 Append 하여 [Time] 노드와 [UV] 노드를 가져와서 텍스쳐에 연결하는 방법이 있다.





아쉬운 점은 두 가지 방법 모두 fbx나 glb 등 다른 포맷으로는 export 되지 않는 것으로 보인다는 점...





---





블렌더로 만든 플립북 애니메이션 glb/gltf로 export 하기!

웹에서도 사용할 수 있도록 연구한 결과 약간의 노가다로 구현에 성공하였다!





방법은 다음과 같다.

1. FlipBook에 있는 이미지 개수만큼 Source Plane을 따로 만든다. 각각의 Plane에는 하나의 이미지가 들어있다. 나는 6x6 FlipBook을 사용했기 때문에 총 36개의 Plane을 생성하였다.

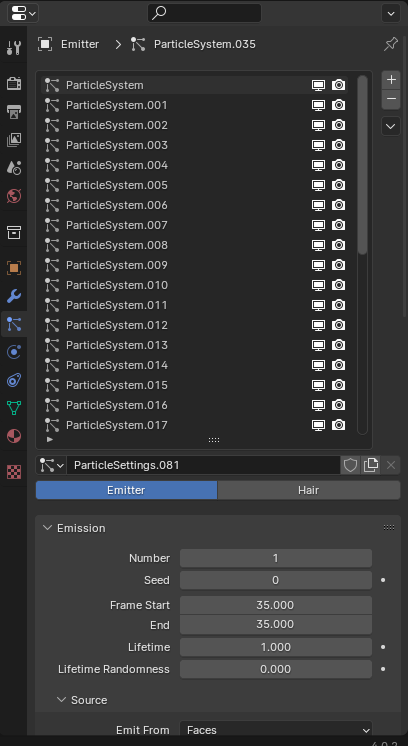

2. 파티클을 36개 생성하여 각각이 하나의 이미지를 생성하도록 만들었다. Emission 개수 1, Frame Start와 End는 같게, Lifetime은 1로 설정하면 한 프레임만 해당 파티클이 나오게 되므로 연속적으로 이미지가 나오는 느낌이 된다.

물론 중력이나 속도 같은 값은 0으로 설정해야 한다.

굳이 파티클을 쓰는 이유는 Govie Tools를 이용해 원클릭으로 하나의 애니메이션으로 묶을 수 있기 때문이다.

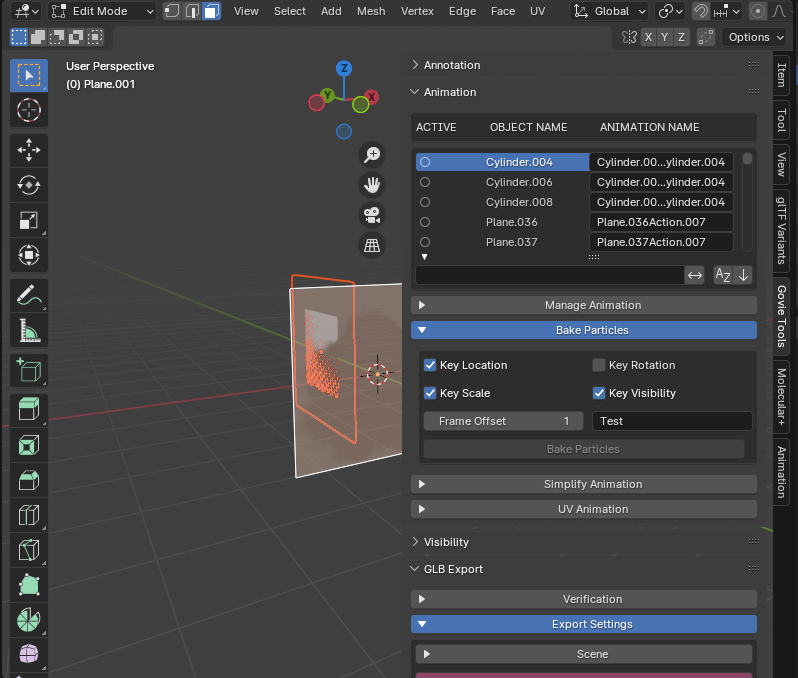

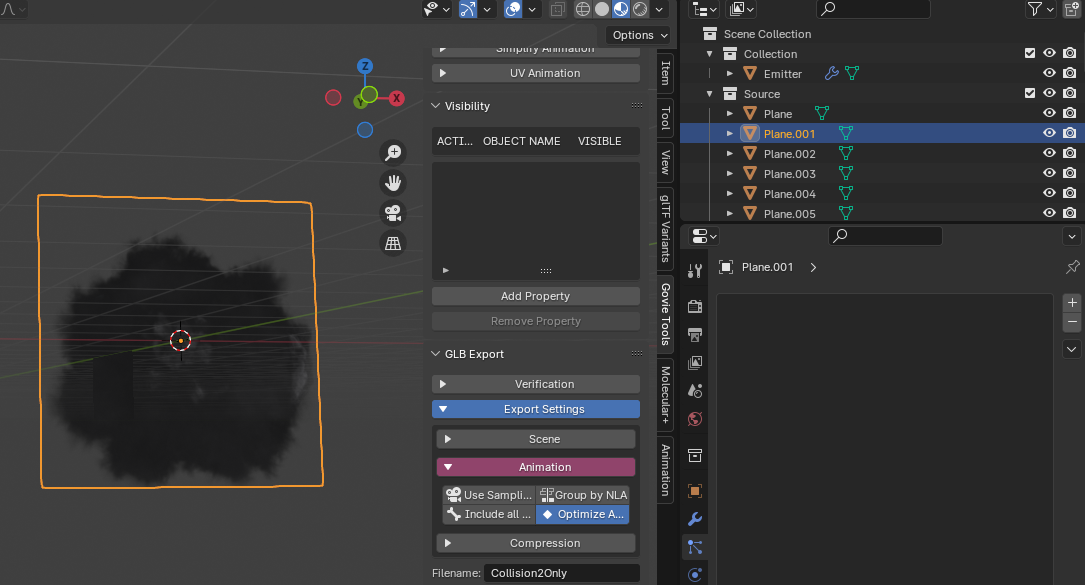

3. 이제 Govie Tools를 이용해 파티클을 구워 애니메이션으로 만들면 된다. 굽는 방법은 이전 글을 참고하면 된다.

[Blender] 파티클을 glb/gltf로 export 하기





결론적으로 Three.js 등 웹 환경에서도 플립북을 활용한 애니메이션을 사용할 수 있게 되었다!

블렌더 내에서 자동화 스크립트를 짜야겠다. 나중에 16x6 플립북을 사용하게 된다면 손으로 96개를 만드는 건 매우 힘들 것 같기 때문...
